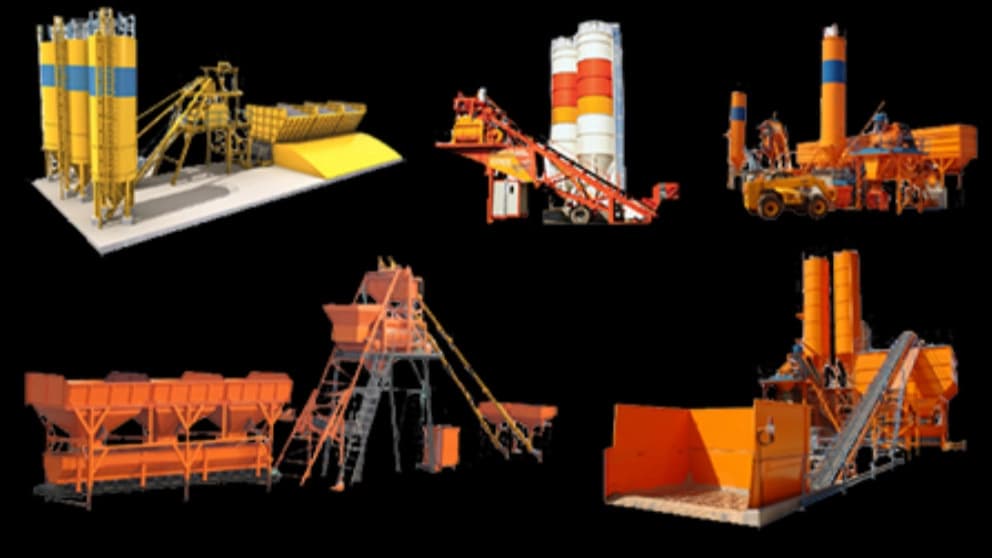

دستگاه بچینگ چیست؟
دستگاههایی برای تولید بتن با حجم زیاد طراحی شده اند که قابل حمل بوده و هزینه کمتری را برای یک پروژه دارند. که به این دستگاهها، دستگاه بچینگ می گویند.
در واقع هر مرحله از ریزش بتن را یک بچ گویند. و چون دستگاه بچینگ عمل ریزش بتن را پشت سر هم انجام می دهد در نتیجه به آن بچینگ پلانت می گویند.
معرفی بخشهای مختلف بچینگ پلانت
سیلو سیمان
منبع ذخیره آب
مخازن شن و ماسه
باسکول سیمان
باسکول شن و ماسه
کنتور آب
دیگ میکسر
اتاق اپراتور
حلزونیهای انتقال سیمان
بخشهای تشکیل دهنده یک دستگاه بچینگ پلانت برای تولید بتن هستند.
از سیلو برای ذخیره سیمان استفاده می شود و بسته به وسعت پروژه تعداد سیلوها قابل افزایش است.
آب موردنیاز هر بچ نیز در منبع ذخیره آب موجود است و پس از اندازه گیری بصورت خودکار وارد میکسر می شود.
اندازه گیری حجم آب موردنیاز در هر بچ توسط کنتور آب انجام می پذیرد.
شن و ماسه موردنیاز برای تولید بتن در مخازن شن و ماسه ذخیره می شوند.
اندازه گیری شن و ماسه مورد نیاز برای هر بچ توسط باسکول شن و ماسه انجام می گیرد و به میکسر انتقال می یابد. همچنین سیمان با تیپ های مختلف در بخشهای جدا در سیلو سیمان ذخیره می شود. برای انتقال سیمان از سیلوها به باسکول از حلزونیهای انتقال سیمان استفاده می شود.
شن و ماسه و سیمان و آب در دیگ میکسر با هم مخلوط می شوند.
کنترل حجم های داده شده و کمیت های پروسه توسط اپراتور اتاق که یک شخص است انجام می پذیرد.
آشنایی با روش کار دستگاه بچینگ
این روش و پروسه معمولا در همه دستگاههای بچینگ اتفاق می افتد. و فقط امکان دارد در زمان و سرعت انجام پروسه تفاوت هایی وجود داشته باشد. بنابراین با ما همراه باشید تا به توضیح روش کار این دستگاه در یک سیکل کاری بپردازیم.
در آغاز مصالح که می تواند شامل ماسه بادامی یا نخودی و غیره باشد. توسط دریچه ای که مقدار مورد نیاز را پیمانه کرده است به نوار نقاله هدایت می شود. نوار نقاله مصالح را به درون میکسر ریخته و از طرفی سیمانی که در سیلو ذخیره شده بود از طریق اسکرو به باسکول ریخته شده.
و بعد از اندازه گیری وزن به میکسر ریخته می شود. در مرحله بعد آب و مواد موردنیاز دیگر به داخل میکسر ریخته شده و در مدت زمان مشخصی عمل میکس انجام می گیرد.

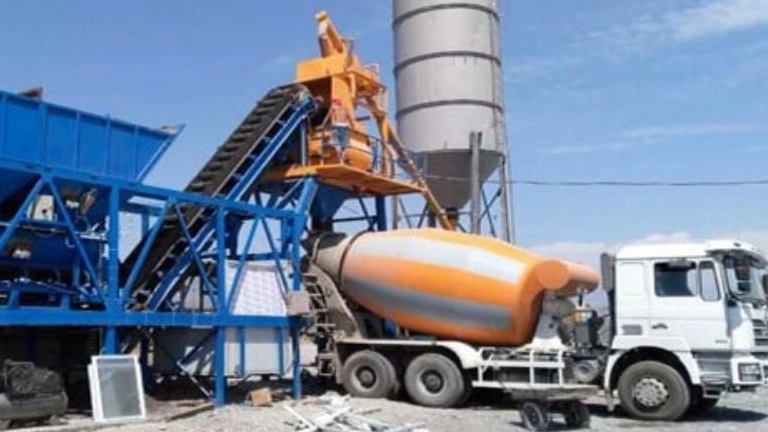

بعد از اتمام عملیات میکس دریچه میکسر توسط اپراتور دستگاه بچینگ باز می شود. و بتن آماده به کامیون یا تراک میکسر و یا وسیله ای که برای این منظور آماده شده است انتقال داده می شود.
